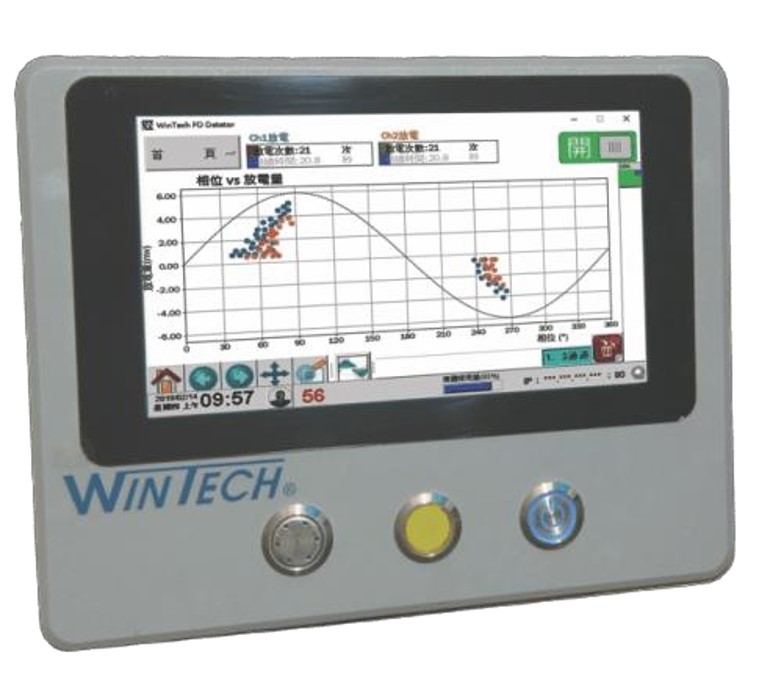

PDD-SA-Double 局放在线监测主机（2通道）

产品功能特点

硬件部分

? PD Detector监测主机具有超高的采样率，能抓取大量的讯号，搭载4核CPU来进行局部放电判断，有95%以上的报警准确率。

? 双讯号比对辨识，排除外部讯号干扰，避免误发警报。

? 抗干扰能力强，监测数据准确。利用综合抗干扰技术,有效的抑制现场的各种干扰信号。

? 实时显示被监测点的局放数值,便于对当前电缆局放强度趋势进行观察,评估电缆运行的可靠性。

? 具备可靠的无线通讯和有线通讯能力,实现异地数据传输、异地操控设备,进行远程在线监测、运行状态分析和诊断,

? 可以任意调节节数据采集周期和数据上传时间间隔,满足用户的不同要求。

软件部分

? 根据用户设备的时间情况，配置局放报警条件。

? 显示被监测设备各监测点的放电量、PRPD图、即时波形图以及趋势图等重要数据图形。

? 放电量历史趋势图等数据可连续自动保存,并可随时查看、统计与分析。

? 各种监测数据指标超过报警阈值时，可自动给出报警提示。

产品技术规格

Type \| 型号	PDD-SA-Double
Channels \| 通道数	2通道
Bandwidth \| 频宽	1MHz – 80MHz
Sampling rate \| 采样率	250MS/s
Measurement range \| 量测范围	1mV-4V（50Ω）
resolution \| 分辨率	12 bit
Power \| 电源	90 – 264 VAC / 45 HZ – 66 Hz
Power dissipation \| 功耗	18W
Dimensions \| 尺寸(宽x高x厚)	220毫米x 170毫米x 140毫米
Weigh \| 重量	<2.0公斤
temperature \| 工作温度	-25℃ – 70℃
Function? \| 功能	24小时在线监控 7英寸彩色触摸屏放电液位显示（安全，警告，警报） PD阶段，PD数量，PD趋势记录异地数据备份警报灯，警告声和电子邮件传递 24小时在线监测 7吋彩色触控萤幕显示放电等级(安全，警告，危险) 纪录局部放电相位(PRPD)、放电次数、放电趋势图；显示即时波形、FFT、TF Map 资料异地备份警示灯号、警示声响、警示电子邮件?(需有网络)
