电超高频数组天线定位器
宽带宽|
高增益|
高方向性
设计用于接收电磁辐射。
PD信号的频率范围从500MHz到3GHz。
具有指向性强的特点,可抗拒来自周围环境的电磁干扰,从而提高了PD定位的准确性。
适用于在铸造树脂变压器和高压开关柜设备上定位PD源。
高频宽|高增益|高指向性
『
局放点位利器
』
高指向性传感器。
适用局部放电定位。
了解变压器内放电状态。
内建镭射光点辨识位置。
坚固耐用设计。
可降频测量(选配)。
?
超高频阵列天线定位器功能特点
设计用于接收频率为500MHz至3GHz的PD信号的电磁(EM)辐射。
具有指向性强的特点,可抵抗来自周围环境的电干扰,从而提高了PD定位的准确性。
适用于在铸造树脂变压器和高压开关设备上定位PD源。
高指向性、高增益及高频宽响应特性之局部放电感测器。
利用局部放电所产生的电磁辐射讯号定位高压设备之绝缘缺陷。
工作频率范围在500MHz-3GHz,符合局部放电所产生的电磁波频率范围。
高指向性与高增益的特性,可降低现场环境杂讯的干扰,提高局部放电的定位的精确度。
方便携带设计与非接触式检测方式,特别适用于高压配电盘与模铸型变压器的局部放电定位。

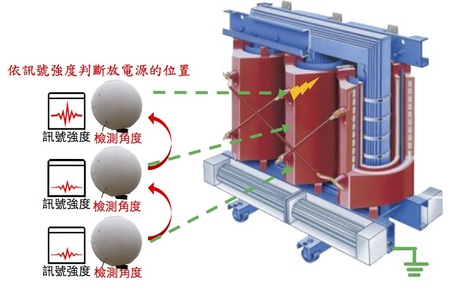

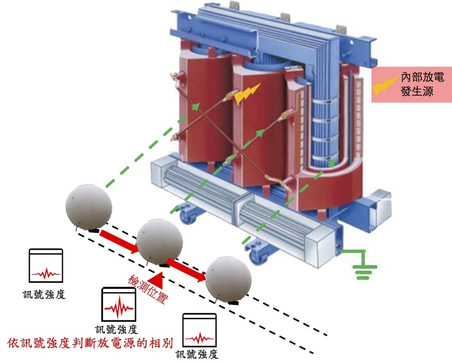

模铸型变压器定位示意图A 模铸型变压器定位示意图B
(依信号强弱判断放电源的相别) (依信号强弱判断放电源的相别)

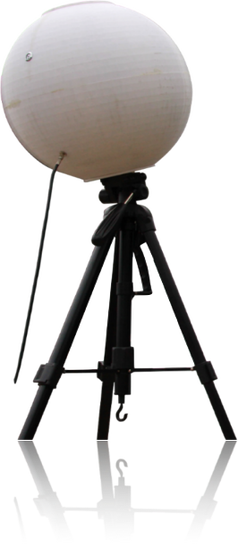

超高频阵列天线定位器
技术规格
工作频带
500MHz - 3000MHz
极化方式
线性极化(以获得较佳的接收功率)
输出连接头
SMA Female
输入阻抗
50 Ω
