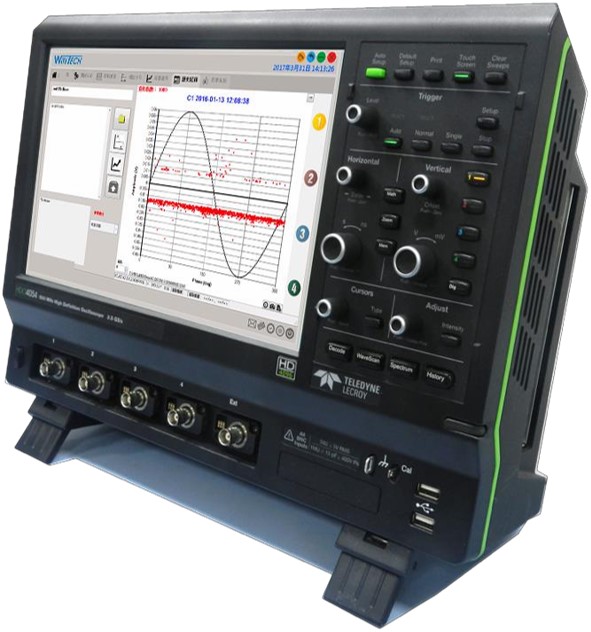

局部放电检测系统介绍

（1）适用于3.3kV以上中高压电力设备的现场局部放电检测（IEC 60270）和24小时在线监测（IEC 62478）

（2）在移动设备或PC上即时显示PD条件

（3）最佳信号分析软件

（4）出色的性能和高精度

特色
（1）高频宽、高取样率、高解析度：精确呈现讯号之时域波形。
（2）大储存容量：可储存完整的原始讯号波形，进行压缩资料节省容量，并提供历史纪录查询，及后续之放电分析与辨识。
（3）触控操作介面程式：更简易、更亲和的人性化介面操作，提供放电相位辨识图形即时显示以及短期统计资讯。
（4）讯号处理程式：分析波形讯号的结果，提供长期统计资讯，诊断设备之局部放电状况、归纳放电种类及建立趋势图，并自动产生报告。
（5）云端监控程式：远端操作与设定局放诊断系统之参数，提供资料异地备份以及电子邮件预警之功能。
（6）24小时在线监测：提供多种监测模式，满足顾客检测时间需求。

特征
（1）宽带，高采样率，高分辨率：准确测量PD波形。
（2）大容量存储器：完整的波形记录，用于数据分析和识别。
（3）简单的用户界面：直观的HID，具有实时PRPD图和数据趋势。
（4）信号分析软件：数据分析可实现高效诊断，包括PD识别，趋势图和报告。
（5）远程监控软件：异地系统控制和设置，具有异地数据备份和警报电子邮件传递功能。
（6）24小时PD在线监控系统：根据需要提供多种检测方式，以满足客户的检测需求。

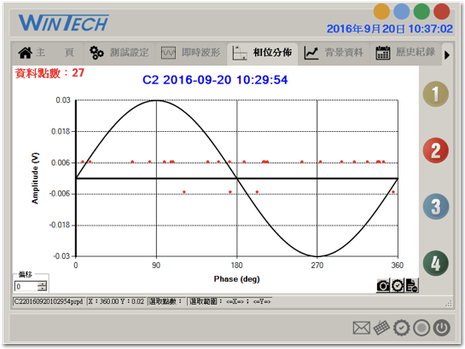

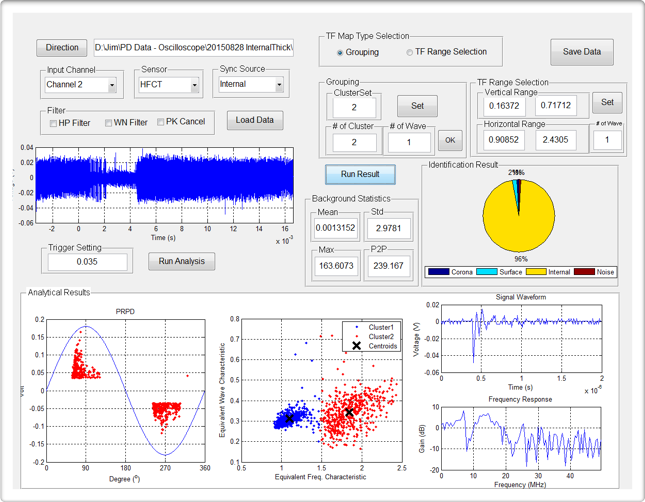

特征资料采集软件资料分析软件

技术规格

model \| 型号	WP-1
Resolution \| 解析度	12位
Sampling \| 采样率	2.5 GS /秒
Bandwidth \| 频宽	500GHz
Storage Capacity \| 储存容量	12.5 Mpts /通道
Channels \| 通道个数	4（可通过多路复用器扩展）
Screen size \| 屏幕尺寸	12.1“
OS \| 操作系统	Windows 7
Memory \| 存储器容量	160G
Dimensions \| 尺寸	291.7毫米x 399.4毫米x 131.31毫米
Power \| 电源	90-264 VAC/ 45-66Hz
Temperature \| 工作温度	-20 ℃ - 60 ℃
Humidity \| 工作湿度	<95％相对湿度
Weight \| 重量	5.9±0.5公斤

特征资料采集软件 资料分析软件
