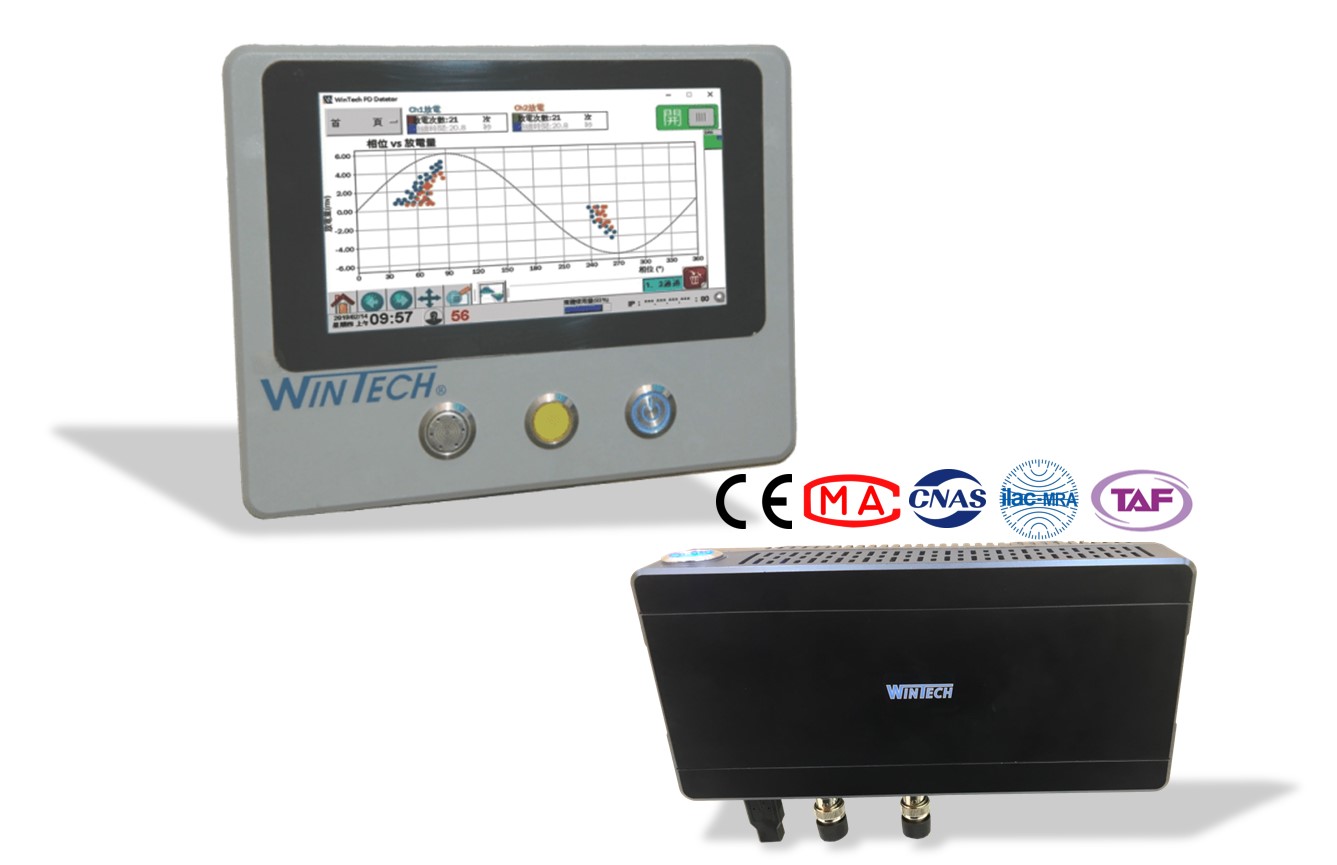

局放在线监测系统介绍

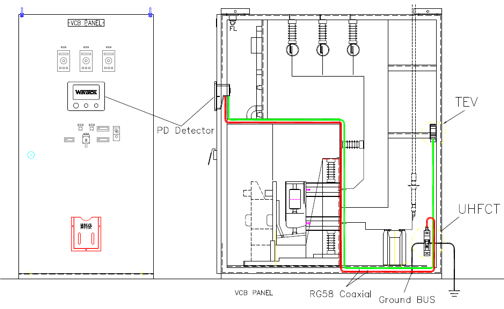

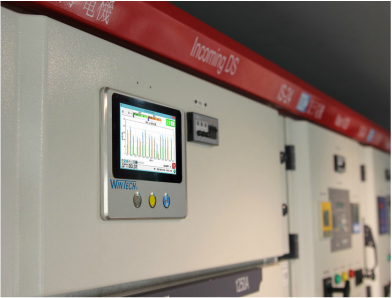

(1)适用于高压电源设备的在线监控(IEC 62478)

(2)在移动设备或PC上即时显示PD条件

(3)最佳信号分析软件

(4)出色的性能和高精度


特色
(1)高频宽、高取样率、高解析度:精确呈现讯号之时域波形。
(2)大储存容量:可储存完整的原始讯号波形,进行压缩资料节省容量,并提供历史纪录查询,及后续之放电分析与辨识。

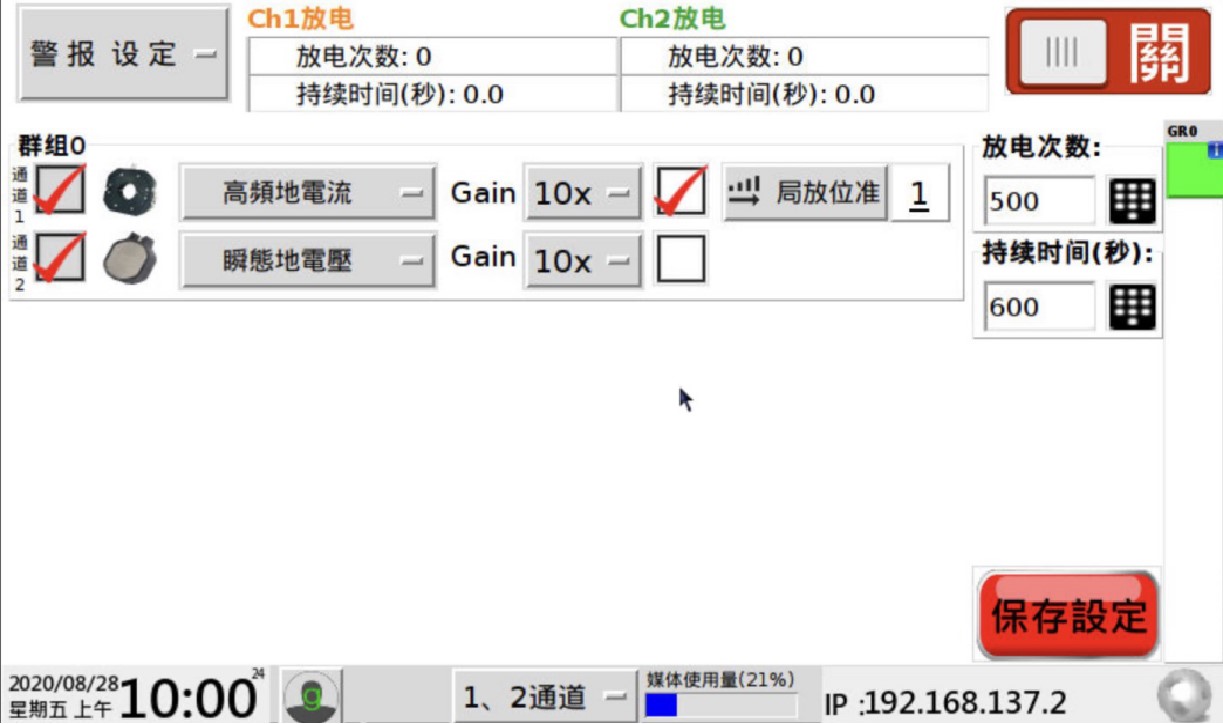

(3)触控操作介面程式:更简易、更亲和的人性化介面操作,提供放电相位辨识图形即时显示以及短期统计资讯。
(4)讯号处理程式:分析波形讯号的结果,提供长期统计资讯,诊断设备之局部放电状况、归纳放电种类及建立趋势图,并自动产生报告。

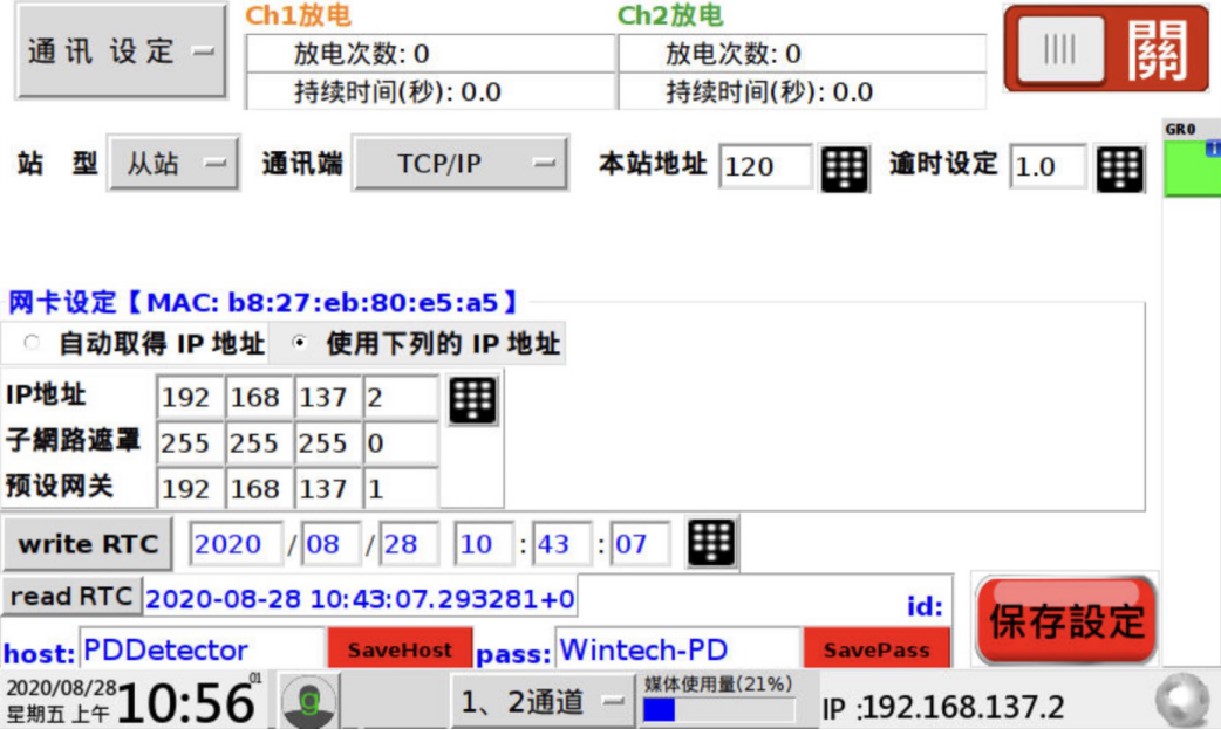

(5)云端监控程式:远端操作与设定局放诊断系统之参数,提供资料异地备份以及电子邮件预警之功能。
(6)24小时在线监测:提供多种监测模式,满足顾客检测时间需求。

特征
(1)宽带,高采样率,高分辨率:准确测量PD波形。
(2)大容量存储器:完整的波形记录,用于数据分析和识别。
(3)简单的用户界面:直观的HID,具有实时PRPD图和数据趋势。
(4)信号分析软件:数据分析可实现高效诊断,包括PD识别,趋势图和报告。
(5)远程监控软件:异地系统控制和设置,具有异地数据备份和警报电子邮件传递功能。
(6)24小时PD在线监控系统:根据需要提供多种检测方式,以满足客户的检测需求。



参数设定



技术规格
Type | 型号
WPDD-SA
Channels | 通道数
2 - 4 - 6
Bandwidth | 频宽
1MHz – 80MHz
Measurement range | 量测范围
1mV-4V(50Ω)
resolution | 分辨率
12 bit
Power | 电源
90 – 264 VAC / 45 HZ – 66 Hz
Power dissipation | 功耗
15W
Dimensions | 尺寸(宽x高x厚)
220毫米x 170毫米x 140毫米
Weigh | 重量
<2.0公斤
temperature | 工作温度
-25℃ – 70℃
Function? | 功能
  • 24小时在线监控
  • 7英寸彩色触摸屏
  • 放电液位显示(安全,警告,警报)

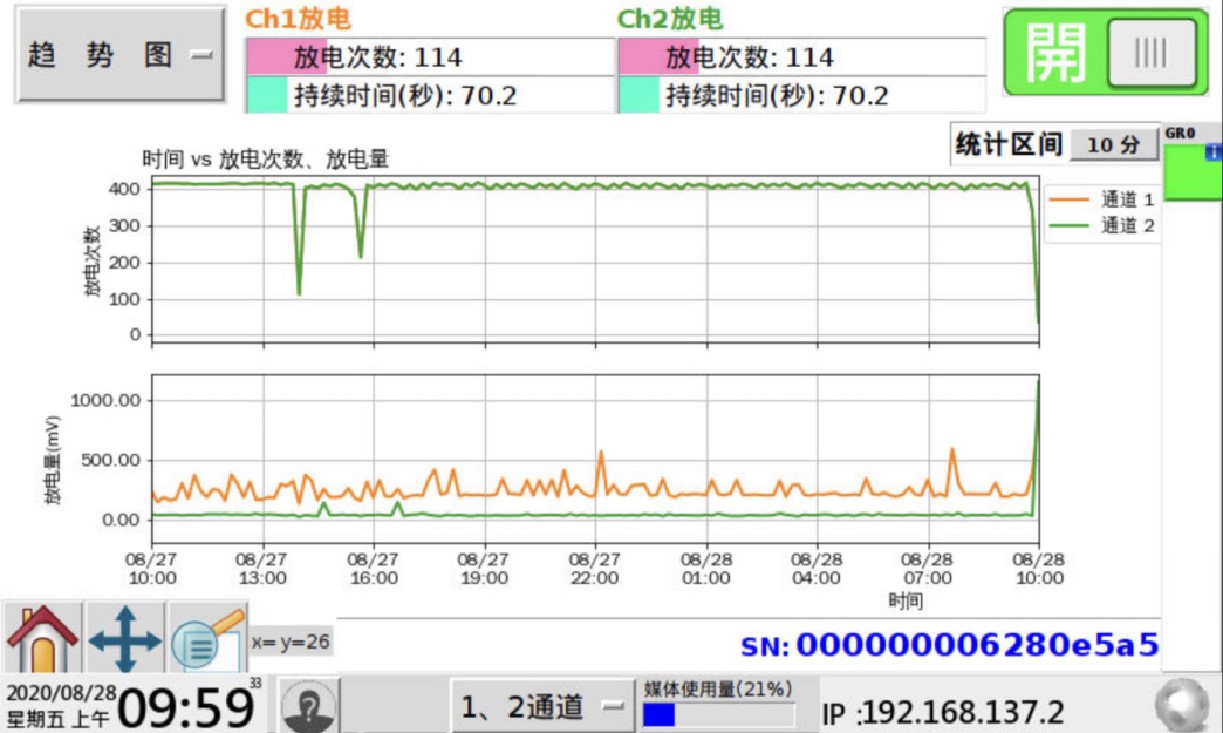

  • PD阶段,PD数量,PD趋势记录
  • 异地数据备份
  • 警报灯,警告声和电子邮件传递
  • 24小时在线监测
  • 7吋彩色触控萤幕
  • 显示放电等级(安全,警告,危险)

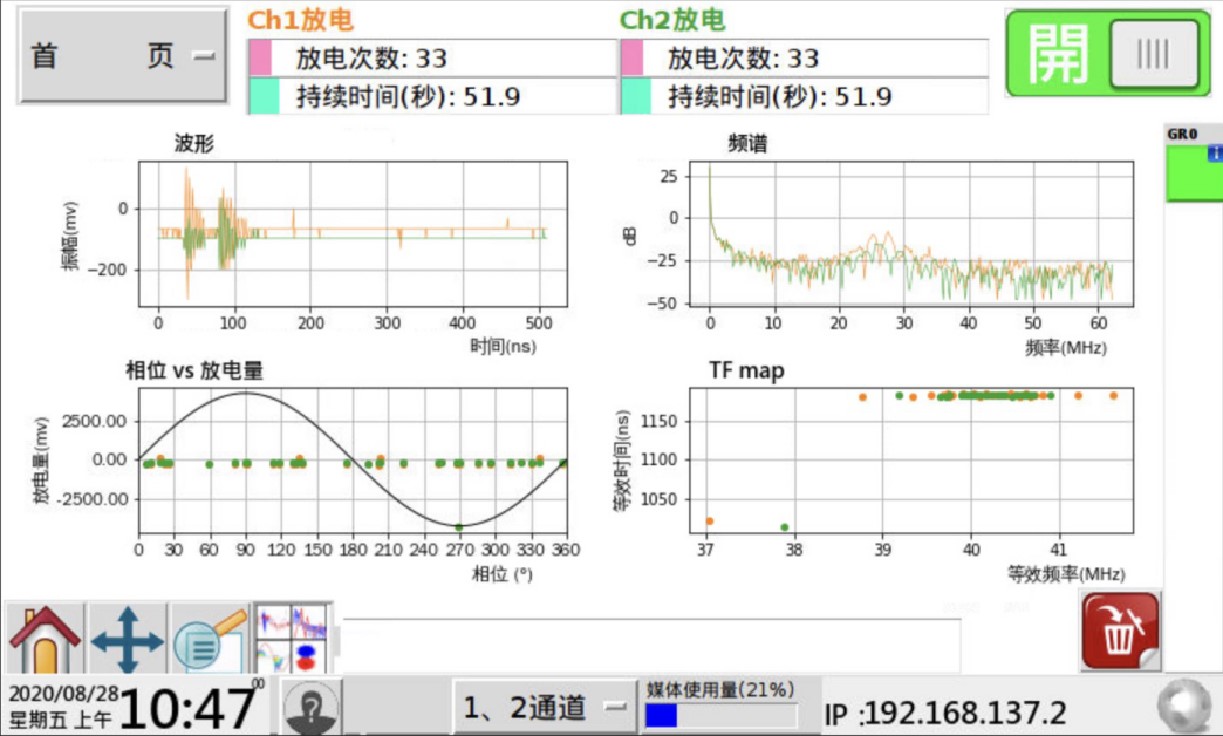

  • 纪录局部放电相位(PRPD)、放电次数、放电趋势图;显示即时波形、FFT、TF Map
  • 资料异地备份
  • 警示灯号、警示声响、警示电子邮件?(需有网络)
